ตรวจจับอัตโนมัติ 24 ชั่วโมง
วิเคราะห์สัญญาณทุกเซนเซอร์ต่อเนื่อง และยืนยันจากหลายจุดพร้อมกัน แรงกระแทกที่จุดเดียวจึงไม่ถูกนับเป็นแผ่นดินไหว
Structural Health Monitoring · ทำงานจริงแล้ว
เซนเซอร์ TUSHM ติดตั้งในแต่ละชั้น วัดการโยกตัวของอาคารตลอด 24 ชั่วโมง ประเมินความปลอดภัยด้วยเกณฑ์ทางวิศวกรรม และแจ้งเตือนผู้ดูแลอาคารภายในไม่กี่วินาทีเมื่อเกิดแผ่นดินไหว
★รางวัลระดับนานาชาติ ITEX 2024 · รางวัล วช. 2567

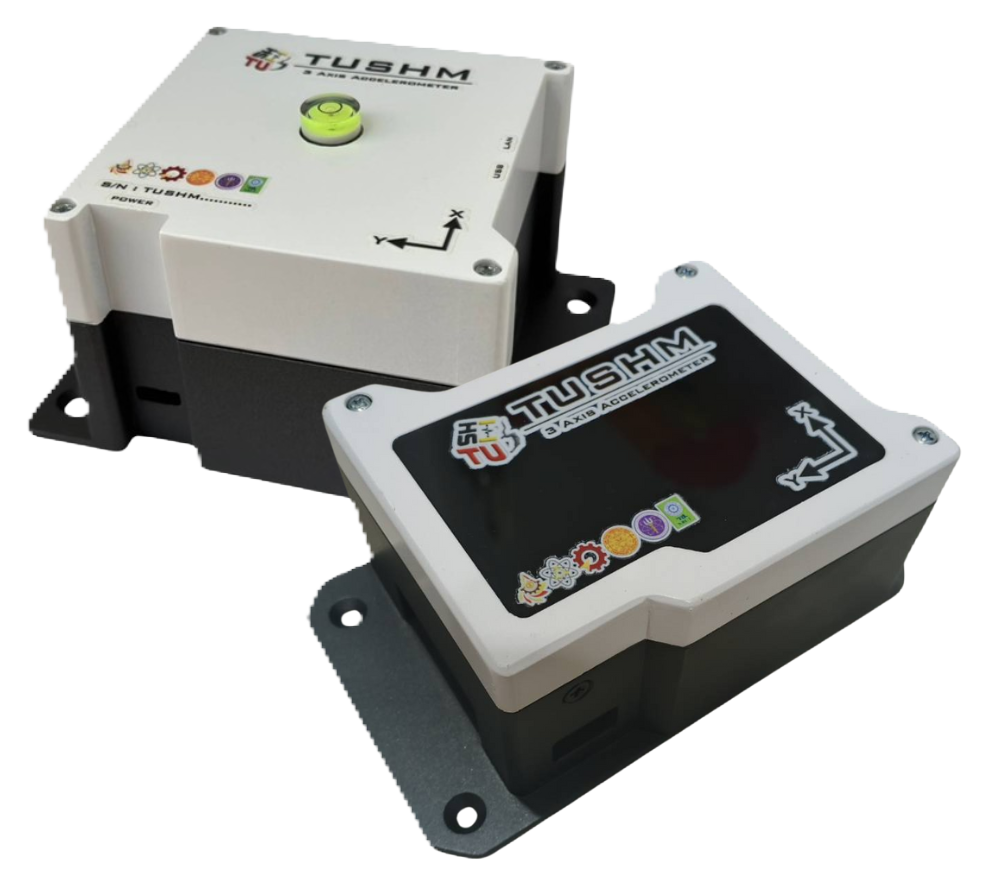

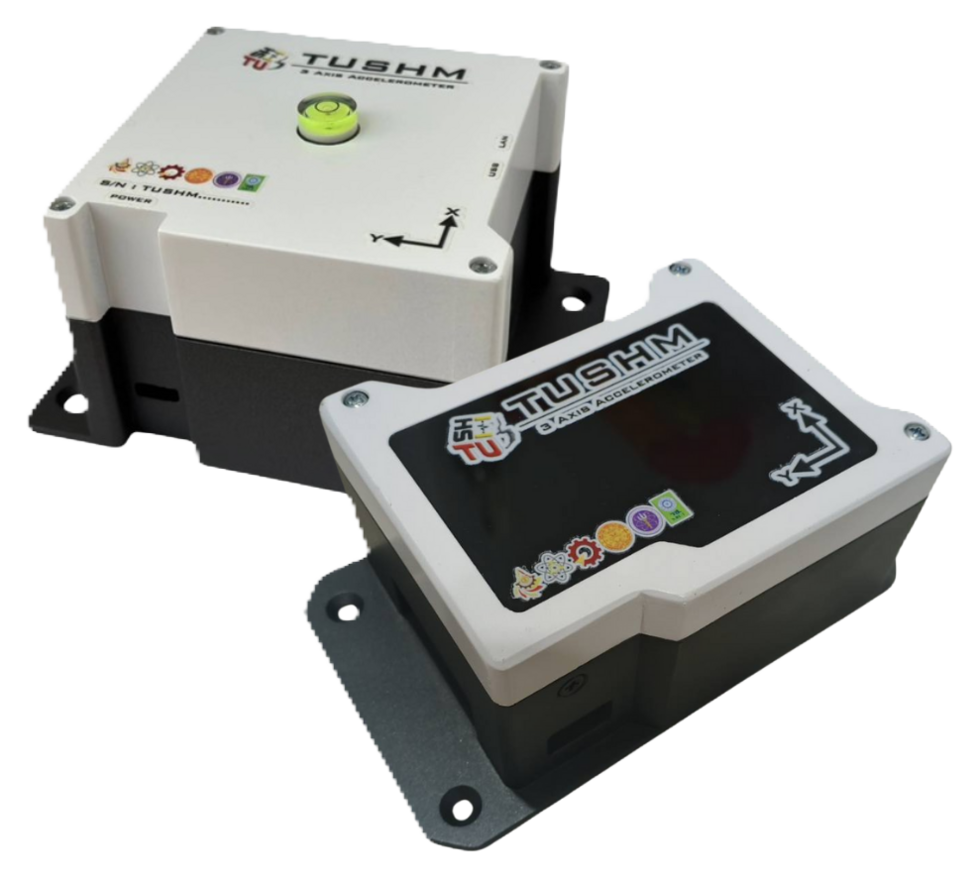

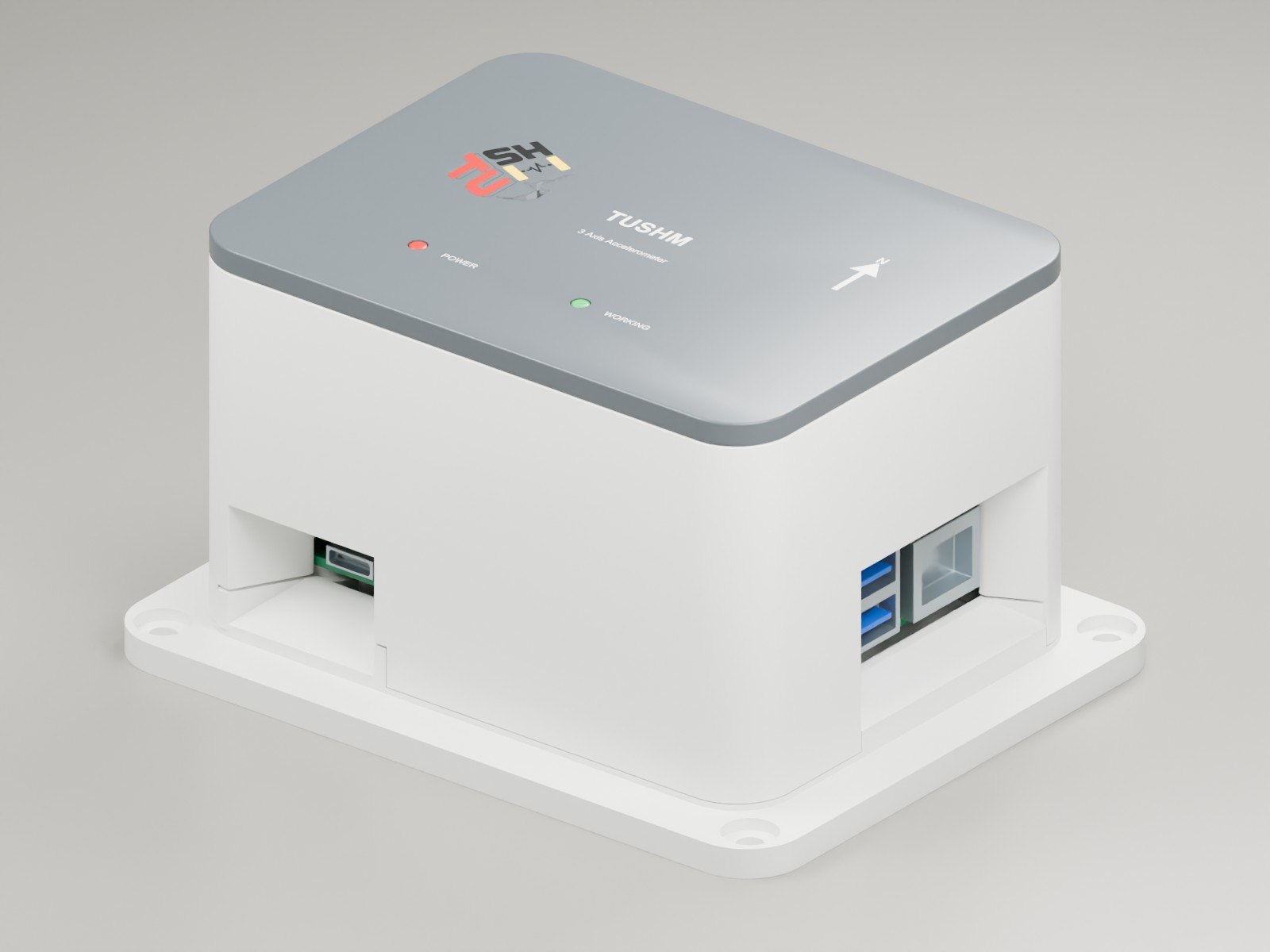

TUSHM Accelerometer 3 แกนTUSHM คืออะไร
TUSHM คือระบบเซนเซอร์ตรวจวัดความสั่นสะเทือนต้นทุนต่ำที่ได้รับรางวัล พัฒนาโดยมหาวิทยาลัยธรรมศาสตร์ ใช้วัด "ชีพจร" ของโครงสร้าง ตั้งแต่แผ่นดินไหวและพายุ ไปจนถึงการจราจรและการก่อสร้างในชีวิตประจำวัน เพื่อให้วิศวกรรับมือได้ก่อนที่การสั่นไหวเล็กน้อยจะกลายเป็นปัญหาใหญ่

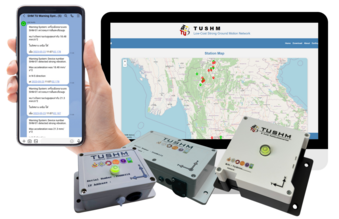

วันนี้ TUSHM พัฒนาจากเซนเซอร์เป็นแพลตฟอร์มเฝ้าระวังอาคารครบวงจร ตั้งแต่ตัววัดในอาคาร การส่งข้อมูลที่เข้ารหัส การวิเคราะห์อัตโนมัติ ไปจนถึงการแจ้งเตือนและแดชบอร์ดที่ผู้ดูแลอาคารเปิดดูได้จากทุกที่
ระบบใหม่ · TUSHM SHM Platform
ออกแบบจากการใช้งานจริงในโรงพยาบาลและอาคารสูง ทั้งช่วงปกติและช่วงที่เกิดแผ่นดินไหว
วิเคราะห์สัญญาณทุกเซนเซอร์ต่อเนื่อง และยืนยันจากหลายจุดพร้อมกัน แรงกระแทกที่จุดเดียวจึงไม่ถูกนับเป็นแผ่นดินไหว
คำนวณการโยกตัวระหว่างชั้น (ISDR) ทุก 5 วินาที แล้วบอกเป็นคำที่ทุกคนเข้าใจ ตั้งแต่ "ใช้งานได้ตามปกติ" ถึง "เสี่ยงต่อการถล่ม"
ส่งถึงทีมอาคาร ทีมไอที และผู้ปฏิบัติงานผ่าน Teams, Telegram, อีเมล และ Google Chat พร้อมไฟเตือนเขียว ส้ม แดง ในอาคาร

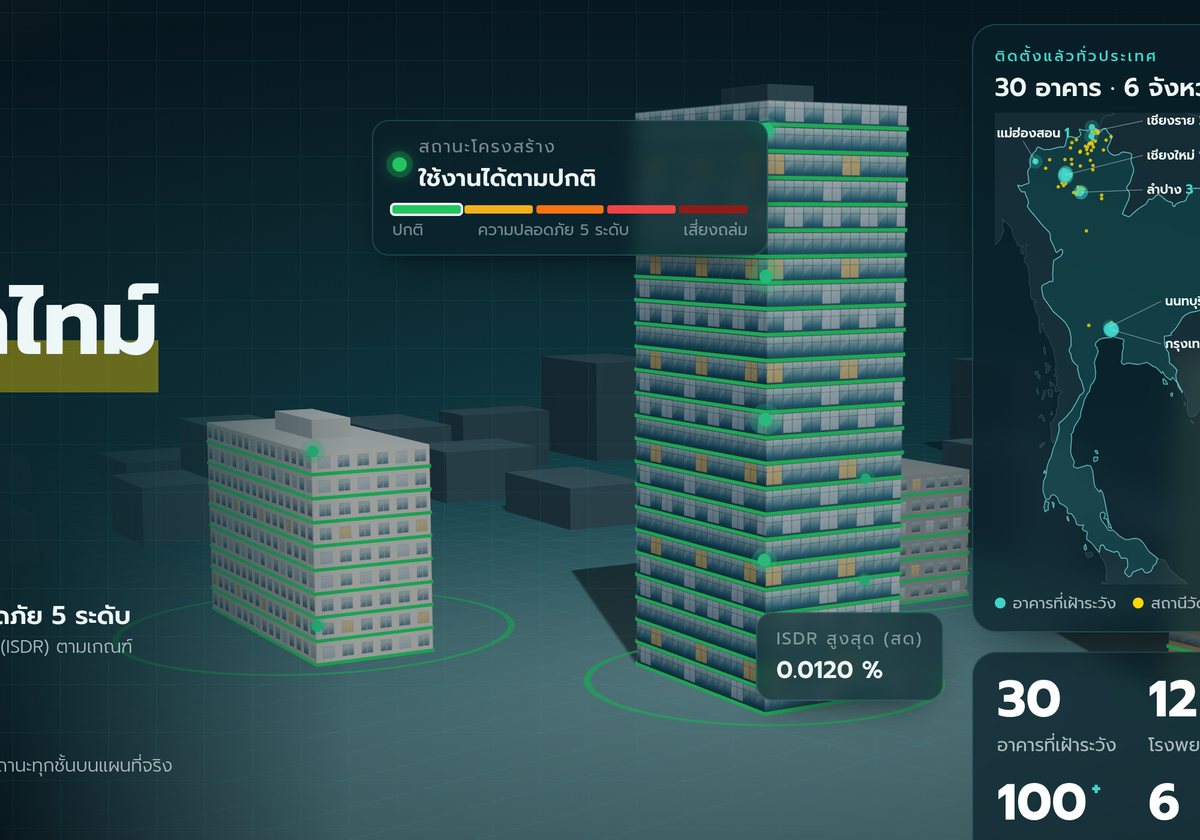

เห็นอาคาร เซนเซอร์ และสถานะทุกชั้นบนแผนที่จริง ทั้งอาคารเดียวและทั้งกลุ่มอาคาร แชร์เป็นลิงก์ไปเปิดบนจอได้
เซนเซอร์เก็บข้อมูลสำรองไว้ในตัวเครื่อง และส่งซ้ำจนเซิร์ฟเวอร์ยืนยันว่าบันทึกแล้ว แม้ไฟดับหรือเน็ตหลุดก็ส่งย้อนหลังให้ครบ
ทุกเหตุการณ์ได้รายงานพร้อมกราฟความเร่ง การเคลื่อนตัว และ Response Spectrum ทุกเดือนได้รายงานสรุปเป็น PDF
แดชบอร์ดบนเว็บใช้ได้ทั้งคอมพิวเตอร์ แท็บเล็ต และมือถือ รองรับภาษาไทยและอังกฤษ แยกสิทธิ์ผู้ใช้ตามอาคาร
ใช้บริการผ่านคลาวด์ของ TUSHM หรือติดตั้งในเครือข่ายปิดขององค์กร เปิดพอร์ตเพียง 2 พอร์ต และเข้ารหัสทุกการเชื่อมต่อ
การทำงาน
เซนเซอร์ Accelerometer 3 แกนติดตั้งตามชั้นของอาคาร เสียบปลั๊กและต่อเครือข่ายก็เริ่มวัดได้ทันที ตรวจวัดการสั่นไหวอย่างต่อเนื่องตลอด 24 ชั่วโมง และเก็บข้อมูลสำรองไว้ในตัวเครื่อง
ข้อมูลเดินทางผ่าน MQTT ที่เข้ารหัส TLS เซิร์ฟเวอร์บันทึกลงดิสก์ก่อนตอบรับ เซนเซอร์จึงรู้ว่าชุดไหนถึงแล้วจริง และส่งซ้ำเฉพาะชุดที่ยังไม่ถึง
กรองสัญญาณ ตรวจจับการสั่นด้วย STA/LTA ยืนยันจากหลายเซนเซอร์ คำนวณ ISDR ทุก 5 วินาที และติดตามความถี่ธรรมชาติของอาคารเพื่อดูการเปลี่ยนแปลงระยะยาว
ส่งข้อความแจ้งเตือนตามกลุ่มผู้รับ สั่งไฟเตือนในอาคาร อัปเดตแดชบอร์ดและดิจิทัลทวินแบบเรียลไทม์ และสร้างรายงานเหตุการณ์ให้อัตโนมัติ
ระดับความปลอดภัย
ISDR คือระยะที่ชั้นหนึ่งเคลื่อนเทียบกับชั้นถัดไป หารด้วยความสูงของชั้น ลองเลื่อนแถบด้านล่างเพื่อดูว่าแต่ละระดับหมายถึงอะไร
ไม่มีความเสียหายเชิงโครงสร้างที่มีนัยสำคัญ ใช้งานอาคารได้ตามปกติ
พื้นที่ติดตั้ง
ส่วนใหญ่เป็นอาคารโรงพยาบาล ซึ่งต้องเปิดให้บริการต่อได้ทันทีหลังแผ่นดินไหว ควบคู่กับเครือข่ายสถานีวัดแผ่นดินไหวภาคพื้นดินอีก 93 สถานี
อาคารที่เฝ้าระวังสถานีวัดแผ่นดินไหว
การยอมรับ
ผลงานของ TUSHM ได้รับการยอมรับทั้งในระดับนานาชาติและระดับประเทศ พร้อมได้รับความสนใจจากสื่อมวลชน
ระบบตรวจวัดความสั่นสะเทือนต้นทุนต่ำของ TUSHM ได้รับรางวัลจากเวทีนวัตกรรมนานาชาติ ITEX 2024 ประเทศมาเลเซีย
มอบโดยสำนักงานการวิจัยแห่งชาติ (วช.) เมื่อวันที่ 21 ตุลาคม 2567 เพื่อยกย่องผลงานของ TUSHM ในด้านเทคโนโลยีตรวจสอบสุขภาพโครงสร้างต้นทุนต่ำ
เครือข่ายแบบเรียลไทม์

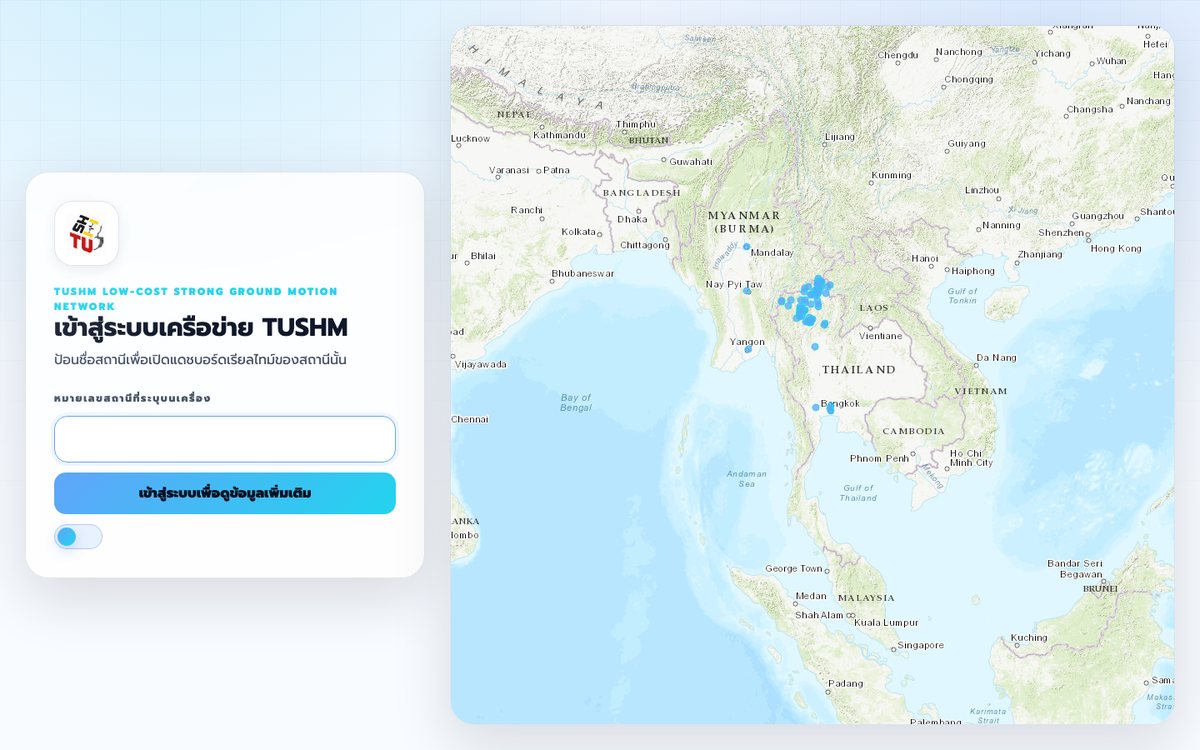

สถานีวัดการสั่นไหวของพื้นดินต้นทุนต่ำ 93 สถานี แต่ละสถานีส่งข้อมูลแบบเรียลไทม์ ทุกคนเปิดดูแผนที่และคลื่นสั่นสะเทือนของสถานีได้
เปิด stations.tu-shm.com ↗ทีมผู้พัฒนา
ภาควิชาเทคโนโลยีเพื่อการพัฒนายั่งยืน คณะวิทยาศาสตร์และเทคโนโลยี มหาวิทยาลัยธรรมศาสตร์
ช่องทางติดต่อ
มีคำถามเกี่ยวกับ TUSHM ต้องการความร่วมมือ หรือติดต่อสื่อมวลชน ติดต่อเราได้ทุกเมื่อ
ภาควิชาเทคโนโลยีเพื่อการพัฒนายั่งยืน คณะวิทยาศาสตร์และเทคโนโลยี มหาวิทยาลัยธรรมศาสตร์ 99 หมู่ 18 ถนนพหลโยธิน ตำบลคลองหนึ่ง อำเภอคลองหลวง จังหวัดปทุมธานี 12120
